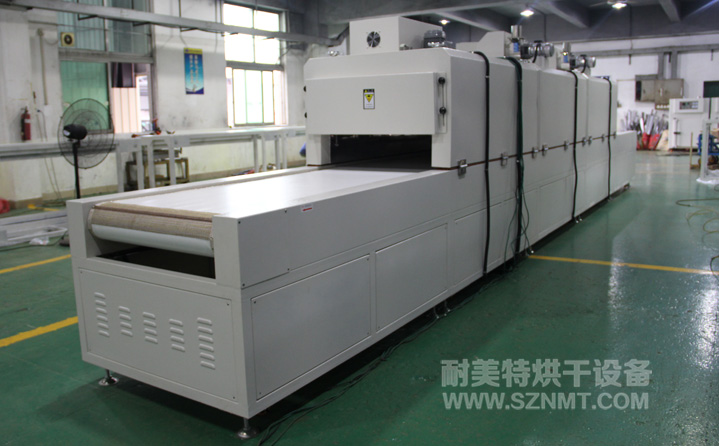

一、隧道式烘干爐主要技術參數
1、內膽尺寸：烘干區，長5400*凈高300*內寬800mm；
2、外形尺寸（約）：總長9000mm*總高1550mm*總寬1040mm，地面到網帶的高度為850mm，產品傳送帶內寬為800mm，進料高度為300mm；烘干部分總長5400mm，烘干區前后設有調節擋板；進料部分長1800mm,出料部分長1800mm；
3、溫度范圍：室溫～+250℃(可調) ；
4、儀表顯示精度：≤±0.1℃；
5、溫度波動度：≤±1℃；
6、溫度均勻度：≤±5(空載)；
7、升溫速率：≤8℃/min；
8、外殼溫度：外殼溫度不高于室溫+20℃，接縫處和爐口溫度除外；
9、電源：三相五線制，380V，50HZ；
10、總功率：26KW。

二、隧道式烘干爐爐體結構特征
1、外殼材料：采用2.0mm厚冷軋板（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、表面處理：表面打磨、拋光、磷化（可以增加金屬的耐蝕性，油漆的附著力）處理；高溫噴塑（大波紋型），可防止生銹，耐腐蝕；顏色為“電腦灰”。
3、內膽材料：采用1.5mm厚SUS304不銹鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕；
4、爐體底架：采用50*50*2.0mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止爐體變形。
5、保溫材料：采用100K加密型硅酸鋁巖棉，具有不可燃燒，隔熱性強等特點，厚度為120mm, 底部有隔熱層；
6、換氣裝置：爐蓋上面設有排氣口(配抽風風機變頻調速2套)，頂部設有進氣口；
7、傳動部分：采用鐵氟龍布（本色：咖啡色）輸送帶，調速電機采用1HP臺灣永坤齒輪減速馬達，配1HP臺灣愛德利變頻器；
8、腳杯：底部裝有可調節腳杯，方便箱體調節箱體高度；
三、隧道式烘干爐控制系統
1、運風馬達：配臺灣愛德利0.37KW運風馬達3套 ；
2、風輪：配9寸多翼式風輪3套；
3、輻射加熱：發熱管采用中波帶涂層紅外線發熱管；
4、燈架：采用不銹鋼方通焊制，上下高度可調；
5、控溫溫控器：采用臺灣宣榮H961數顯溫控器，PV與SV雙LED顯示功能；自帶PID自動整定演算輸出，控制精準。
6、超溫保護溫控器：采用宇電智能型溫控器，PV與SV雙LED顯示功能；當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源；
7、加熱管控制：采用SSR固態繼電器控制每組發熱管，分兩檔單獨控制（一檔小功率，客戶使用溫度分別為70°、160°和180°；
8、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
9、其它：控制電器均采用進口施耐德和日本歐姆龍品牌。
四、隧道式烘干爐功能
1、自動恒溫：溫控器可根據用戶設定的溫度值；采用PID自動計算輸出功率的大小，越接近溫度設定值時，輸出功率越小，以達到恒溫控制的目的，并可節能省電；
2、超溫報警：當實際檢測溫度超過超溫保護溫控器設定值時，自動切斷加熱電源，起到雙重保護功能 ；
3、聲光報警：配帶蜂鳴器的報警燈；
4、接地保護：結構件安全接地保護；
5、電源缺相、相序保護：配有相序保護器。
五、隧道式烘干爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
六、隧道式烘干爐培訓
免費進行技術培訓
